Hochgeschwindigkeits-Hochpräzisions-Vibrationsmotoren für Halbleiteranlagen
| Herkunftsort | China, Suzhou |
|---|---|
| Markenname | SUPT MOTION |
| Zertifizierung | ISO9001-2000 |
| Modellnummer | VCAZ-Reihe |
| Min Bestellmenge | 3pcs |
| Preis | $124 |
| Verpackung Informationen | Maßgeschneiderte Verpackungen usw. |
| Lieferzeit | 1-5 Stück, 5 Tage. >20 Stück, zu verhandeln |
| Zahlungsbedingungen | T/T |
| Versorgungsmaterial-Fähigkeit | Zu verhandeln |
Produktdetails
| Motortyp | Vibrationsmotoren | Spitzenkraft | 10N |
|---|---|---|---|
| Vorbildliches Specifications | Die in Absatz 1 Buchstabe b genannten Angaben sind zu beachten. | Zertifizierungen | ISO9001 |
| Anlaufstrom | 1,6mA | Nennspannung | 14,8 V |
| Schwingungsamplitude | 0,5 mm | Positionierungsgenauigkeit | ± 1 μm |
| Schlaganfall | 5-50 mm | Maximale Geschwindigkeit | 2 m/s |
Produkt-Beschreibung
Beschreibung des Produkts:

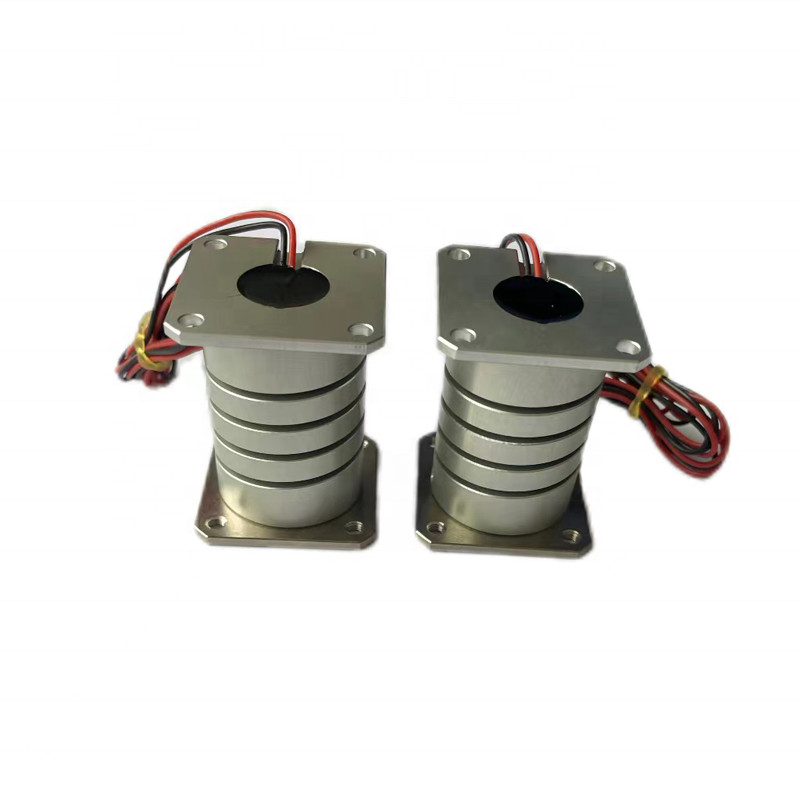

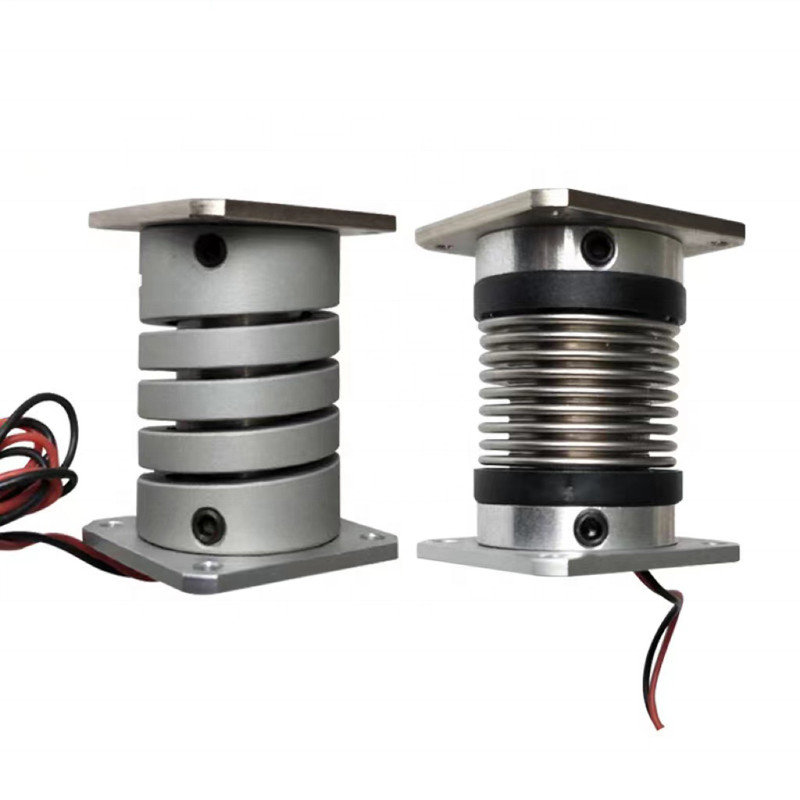

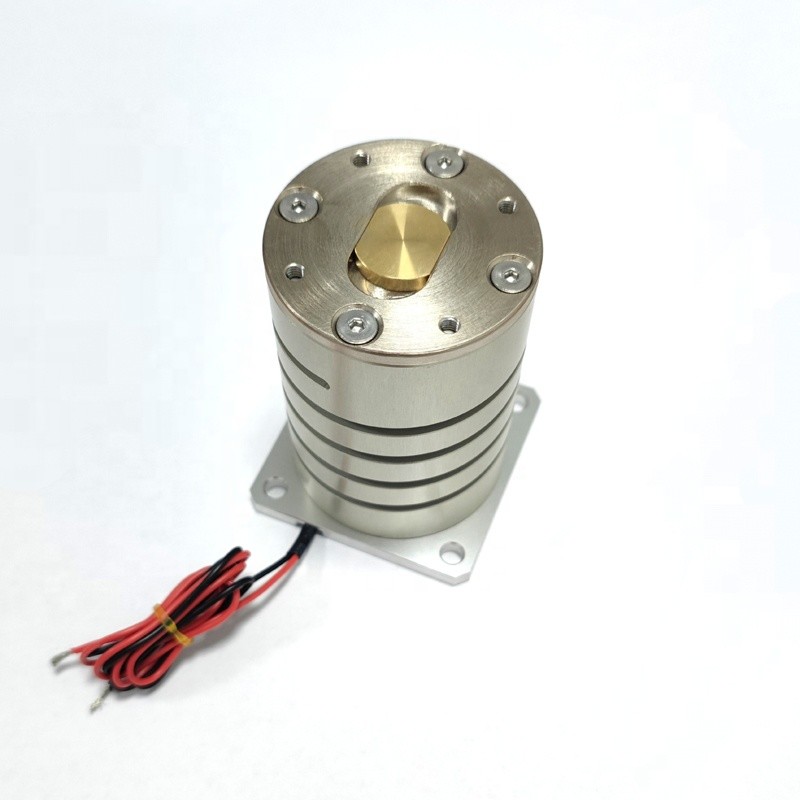

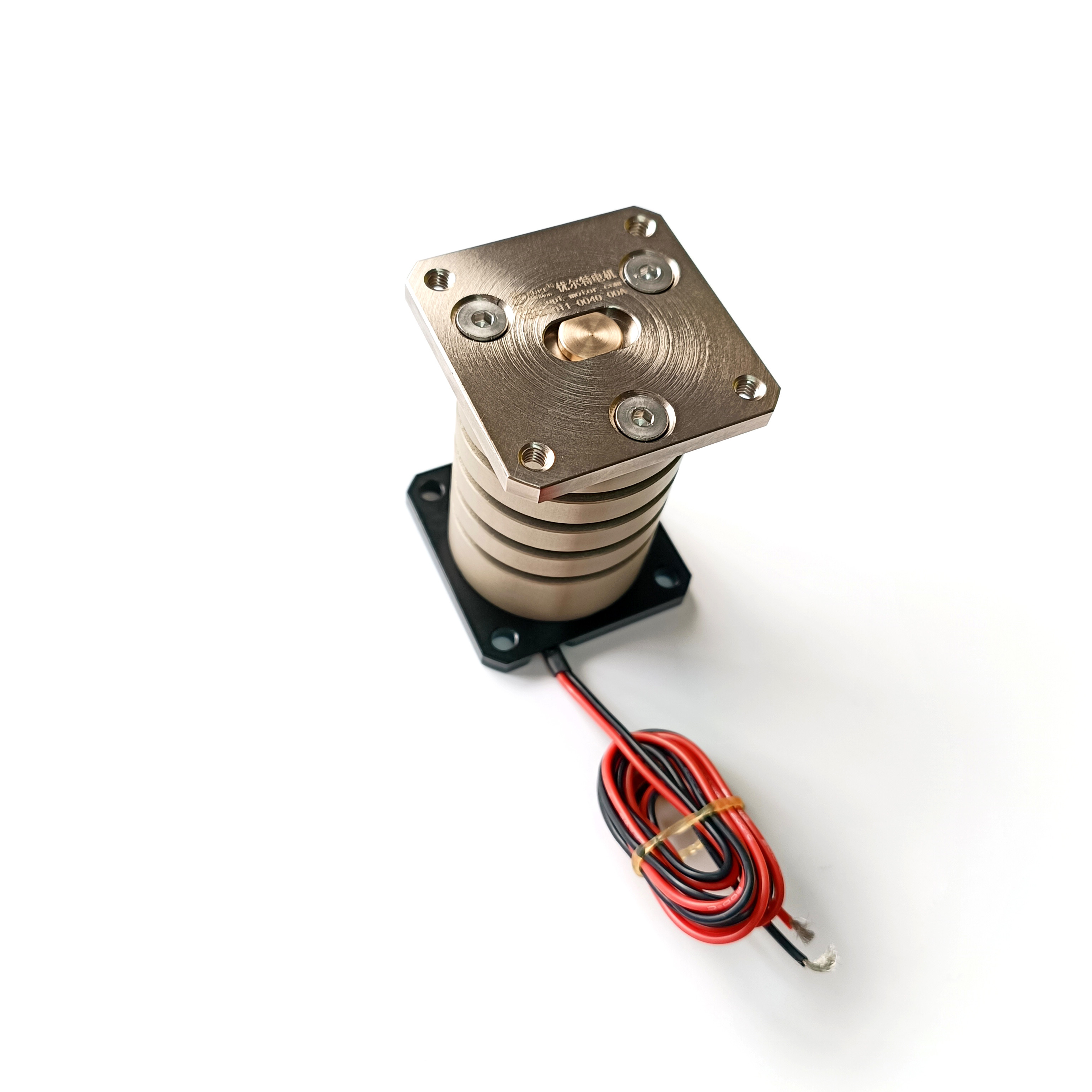

Der Stimmspule-Aktor der SUPTMOTION VCAZ-Serie ist ein leistungsstarker axialer Linearmotor, der für Anwendungen mit hoher Präzision, schneller Reaktion und kompakter Integration entwickelt wurde.Basierend auf fortschrittlicher elektromagnetischer Antriebstechnologie, die VCAZ-Serie liefert eine direkt angetriebene lineare Bewegung ohne mechanische Getriebekomponenten, die eine außergewöhnliche Positionsgenauigkeit und eine reibungslose dynamische Leistung gewährleistet.
Mit seiner hohen Frequenzantwort, hoher Geschwindigkeit, geringen Größe und langen Lebensdauer ist der VCAZ-Aktator der Serie ideal für Präzisionsautomationssysteme, Laserverarbeitungsgeräte,Herstellung von Halbleitern, optische Ausrichtung und Hochgeschwindigkeitsinspektionsplattformen.
Der Hochpräzisions-Sprachspulen-Aktor der SUPTMOTION VCAZ-Serie ist für fortgeschrittene Halbleitergeräte konzipiert, die eine hochpräzise Positionierung und eine schnelle dynamische Reaktion erfordern.mit einer Leistung von mehr als 1000 W und einer Leistung von mehr als 1000 W, dieser Aktor liefert eine reibungslose Bewegung, hohe Genauigkeit und keine Rückschläge.
Mit hoher Frequenzantwort, kompakter Größe und langer Lebensdauer eignet sich die VCAZ-Serie ideal für Waferpositionierungssysteme, Halbleiterinspektionsplattformen und Mikro-Motion-Studien.
Eigenschaften:
Ultra-hohe Positionierungsgenauigkeit
Hohe dynamische Reaktion für Präzisionsbewegungen
Kompaktes und leichtes Design
Null Rückschlag-Direktantriebssystem
Lange Betriebsdauer mit minimalem Wartungsbedarf
Glatte und stabile Bewegungssteuerung
Geeignet für Reinräume
Produktparameter:
| Modellnummer | VCAZ0010-0020-00A | |||
| Parameter der Spule | Toleranz | Symbol | Wert | Einheit |
| DCR | ± 10% | R | 9.5 | Ohm |
| Spitzenspannung | Standardwert | Vp | 14.8 | V |
| Höchststrom | Standardwert | - Ich weiß. | 1.6 | Eine |
| Kraftkonstante | ± 7,5% | KF | 2.7 | N/A |
| Rückwärts-EMF-Konstante | Standardwert | KD | 2.7 | V/M/Sec |
| Induktivität | ± 30% | L | 0.37 | mH |
| Parameter der Aktoren | Symbol | Wert | Einheit | |
| Spitzenkraft | Fp | 4.2 | N | |
| Kontinuierliche Stallkraft | Fc | 2.2 | N | |
| Aktuatorkonstante | Ka | 0.87 | N/W | |
| Elektrische Zeitkonstante | Die | 0.04 | Milli-Sekunde | |
| Pmax | Pp | 24 | W | |
| Schlaganfall | S | 1.5 | mm | |
| Freiraum auf beiden Seiten der Spule | CL | 0.8 | mm | |
| Wärmewiderstand | Andere | 20 | °C/W | |
| Höchst zulässige Temperatur | Tmax | 150 | °C | |
| Gewicht der Spule | WTc | 13 | g | |
| Gewicht von Magnetstahl | WTE | 56 | g | |
| Gewicht des Aktoren | Wta | 69 | g | |
Anwendungen:
Die VCAZ-Serien-Sprachspulen-Aktoren der SUPTMOTION-Serie werden in hochpräzisen und schnellen Automatisierungssystemen eingesetzt, darunter:
Laserverarbeitungsgeräte
Laserschneidkopf Z-Achsensteuerung
Laserfokussierungssysteme
Lasermarkierungs- und Gravurgeräte
Herstellung von Halbleitern
Wafer-Positionierungssysteme
Ausrüstung zur Präzisionsausrichtung
Chip-Inspektions- und Handhabungssysteme
Optische und Photonische Systeme
