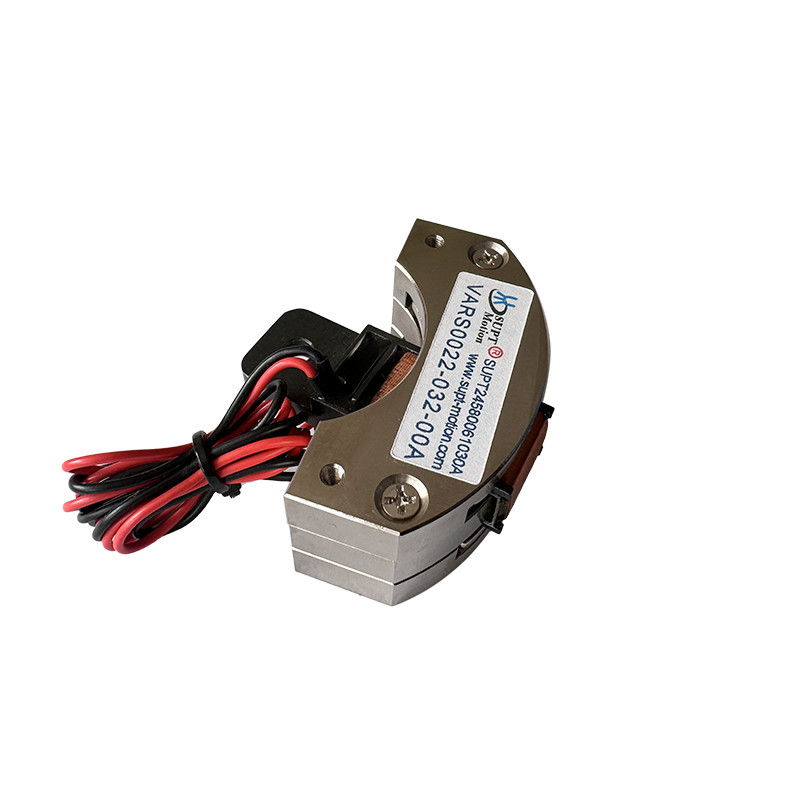

Hochpräzisions-Mikro-Rotations-Stimmspule-Motor zur Wafer-Ausrichtung
| Herkunftsort | Porzellan, Suzhou |
|---|---|
| Markenname | SUPT MOTION |
| Zertifizierung | ISO9001-2000 |
| Modellnummer | VARS-Reihe |
| Min Bestellmenge | 1Stk |
| Preis | $120-$202 |
| Verpackung Informationen | Karton, der etc. verpackt. |
| Lieferzeit | 1-5 Stück, 5 Tage. > 20 Stück, zu verhandeln |
| Zahlungsbedingungen | T/T |
| Versorgungsmaterial-Fähigkeit | Zu verhandeln |
Produktdetails
| Gewicht | 21.5g | Länge | 60mm |
|---|---|---|---|
| Stromspannung | 15.5V | Produktmodell | VARS0022-032-00A |
| Schutzfunktion | Total eingeschlossen | Gegen-EMF-Konstante (LL) (Kb) | 0,16 |
| Länge*Höhe (mm) | 60*36 | Maximale Reise (Millimeter) | 32° |
| Typ | Mikromotor | Nenngeschwindigkeit | 100 U / min |
| Hervorheben | Hochpräzisions-Rotations-Stimmspule-Motor,mit einer Leistung von mehr als 100 W,Wafer-Ausrichtung Stimmspule-Motor |
||
Sie können die gewünschten Produkte ankreuzen und im Message Board mit uns kommunizieren.
| Modell | Preis | |
|---|---|---|
| Vars0022-0032-00b | 105 Dollar. | |
| Die in Absatz 1 Buchstabe b genannten Angaben sind zu beachten. | 230 Dollar. | |
| Die in Absatz 1 Buchstabe b genannten Angaben sind zu beachten. | 115 Dollar |
Produkt-Beschreibung
Beschreibung des Produkts:
Als hochpräzise direktantriebene Leistungskomponente spielt der Dreh-Stimme-Spule-Motor eine Schlüsselrolle bei der Kalibrierung des Waferwinkels während des Wafer-Ausrichtungsprozesses und -Positionierungsprozesses,Dank seiner wesentlichen Vorteile von ±0.01° Rotationswiederholbarkeit, Reaktionsgeschwindigkeit auf Millisekundenniveau, Zahnradfreiheit und geringer Verschleiß.Winkelweichungen der Wafer beeinflussen direkt die Genauigkeit der nachfolgenden VerfahrenDer Dreh-Stimme-Spule-Motor kann die Wafer-Bühne schnell antreiben, um feine Dreh-Winkel-Anpassungen basierend auf dem Feedback des Sicht-Positionierungssystems durchzuführen.mit einer Reaktionszeit von weniger als 10 ms, die eine präzise Ausrichtung der Wafer auf die Lithographie-Maske und den Ätzweg gewährleistet.mit einer Breite von nicht mehr als 15 mm,Darüber hinaus ermöglicht die kompakte Konstruktion die Integration in begrenzte Geräteflächen und entspricht den integrierten Konstruktionsanforderungen der Waferanpassungsplattform.
Eigenschaften:
- Produktbezeichnung: Rotary Voice Coil Motor,Rotary Direct Drive VCM,Swing Voice Coil Motor,Arc Voice Coil Motor
- Gewicht: 21,5 g
- Modellnummer:VARS0022-032-00A
- Name: Rotationsmotor mit Stimmspule
- Schlag: 32°
Technische Parameter:
| Parameter | Einzelheiten |
|---|---|
| Typ | Rotations-Stimmspule-Motor (rotationäres VCM, rotationäres Stimmspule-Aktor) |
| Gewährleistung | 1 Jahr |
| Schlaganfall | 32° |
| Spitzendrehmoment | 0.22 N-m |
| Geräusche | Niedrig |
| Länge | 60 mm |
| Geschwindigkeit | Hoch |
| Gewicht | 21.5g |
| Spannung | 15.5V |
| Produktmodell | Spitzendrehmoment (N-m) |
Kontinuierliches Drehmoment bei 25°C ((N-m) |
Gesamtschlag Grade (Abschluss) |
Höchstspannung (V) |
Rückwärts-EMF-Konstante (V/m/s) |
Gewicht der Spirale (g) | Länge (mm) |
Breite (mm) |
Größe (mm) |
| VARS0008-026-00A | 0.08 | 0.05 | 26 | 6.4 | 0.05 | 11.7 | 35 | 39.8 | 36.1 |
| VARS0017-090-00A | 0.17 | 0.1 | 90 | 11.1 | 0.1 | 17.8 | 70 | 41.5 | 39 |
| VARS0022-032-00A | 0.22 | 0.12 | 32 | 15.5 | 0.16 | 21.5 | 60 | 60 | 36 |
| VARS0042-040-00A | 0.42 | 0.38 | 40 | 3.5 | 0.12 | 38 | 82 | 53.6 | 30.3 |
| VARS0077-020-00A | 0.77 | 0.63 | 20 | 6.7 | 0.24 | 66 | 75 | 50 | 30 |

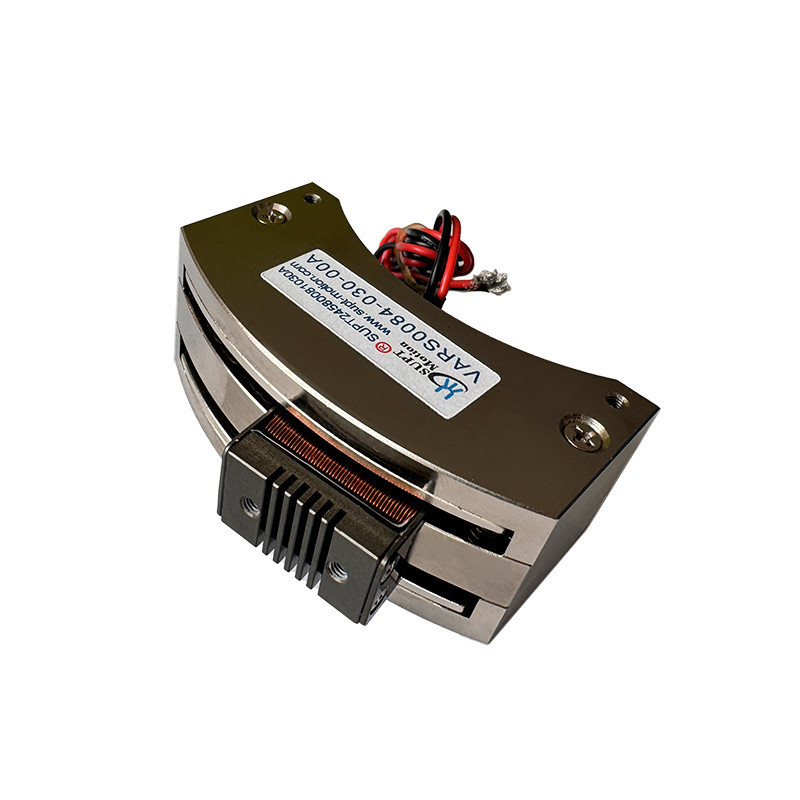

| VARS0084-030-00A | 0.84 | 0.6 | 30 | 6.3 | 0.2 | 50.4 | 75 | 48.9 | 30.6 |

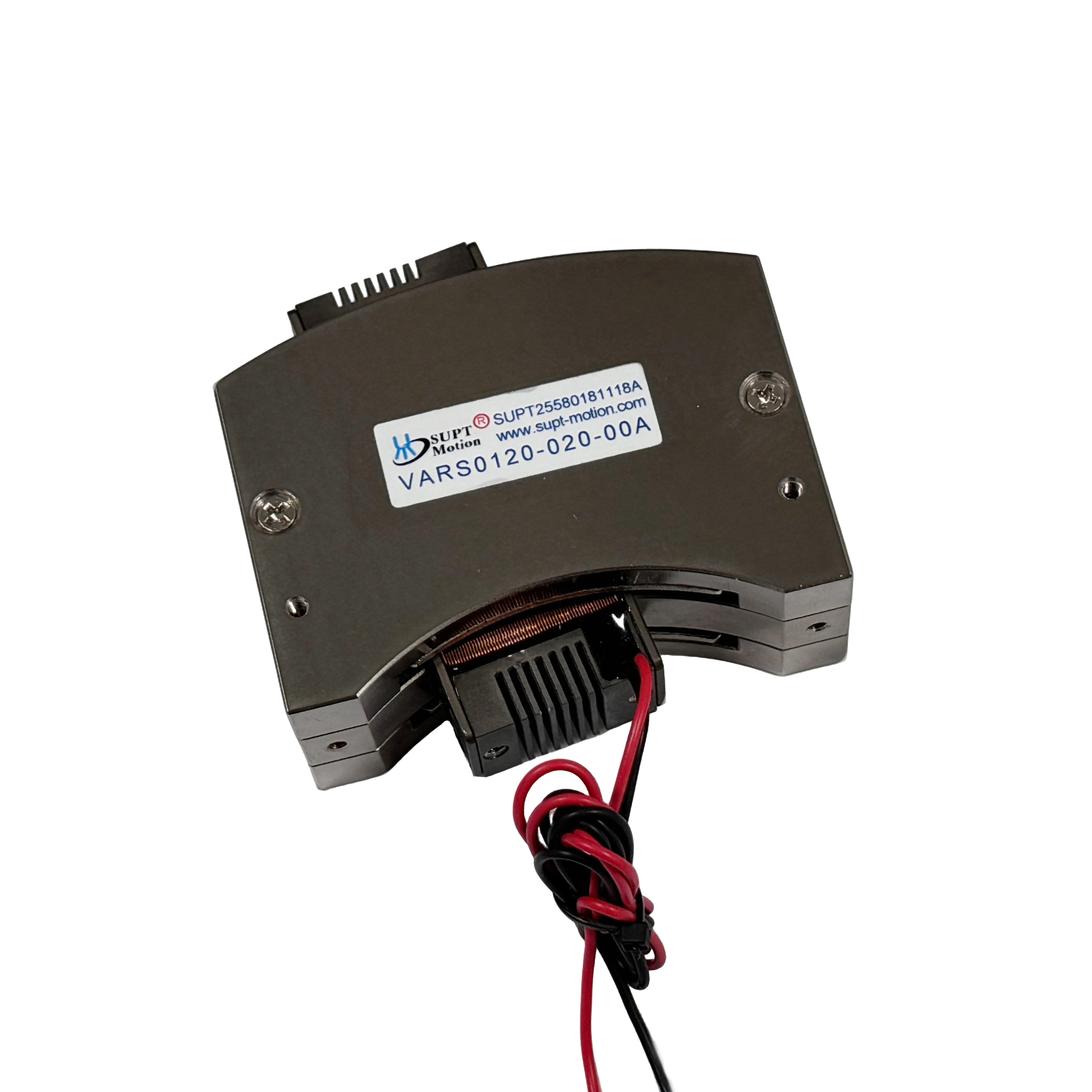

| VARS0120-020-00A | 1.2 | 0.5 | 20 | 8.4 | 0.67 | 65 | 81 | 73.4 | 32 |
| VARS0350-060-00A | 3.5 | 1.6 | 60 | 26.3 | 0.4 | 350 | 169.6 | 169.6 | 63 |
| VARS0706-014-00A | 7.1 | 2.1 | 14 | 52.4 | 1.03 | 225.5 | 115 | 65 | 54.5 |
| VARS4520-030-00A | 45.2 | 19 | 30 | 71.5 | 4.3 | 1350 | ¥240 | 78 |
Anwendungen:
Hauptzweck eines Sprachspulenmotors:
1- Halbleiterindustrie: Verkabelung, Schneiden, Bohren, Transportsysteme, Schweißen, Robotik.
2.Ventilbetrieb im Bereich:Typ der Messventile, Druckprüfsysteme, Chemie von Pneumatikventilen
Injektionssystem.
3.Mikro-Maschinenindustrie:Zuführungssysteme, Mikrobohrungen, Präzisionsstempeln.
4.Vibrationssystem: Schütteltisch, Vibrationsplattform.
5.Medizinischer Bereich: Mikro-Injektionssystem, Atemgeräte, Prüfgeräte.
6.Luftfahrttechnik:Flugsteuerungssystem, Rückkopplungssystem für Piloten.
7.Gewerblicher Einsatz: Computer-Kühlpumpe mit Miniaturkamera-Automatikfokus.
8.Automatisierungsindustrie: Laserausrüstung, Spender, Prüfgeräte, Textilmaschinen.
