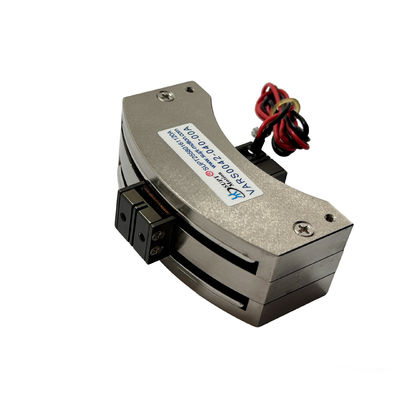

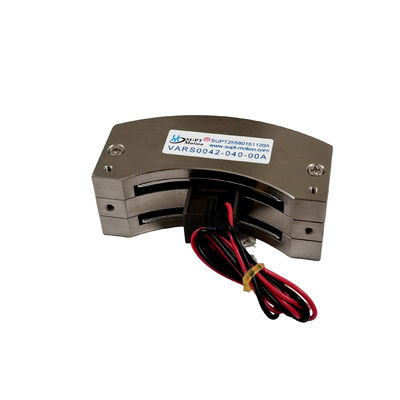

High-Precision Micro Rotary Voice Coil Motor für Waferprüfung und Messung
| Herkunftsort | Porzellan, Suzhou |
|---|---|
| Markenname | SUPT MOTION |
| Zertifizierung | CE, ISO9001 |
| Modellnummer | VARS0042-040-00A |
| Min Bestellmenge | 1Stk |
| Preis | $112-$190 |
| Verpackung Informationen | Individuelle Verpackungen usw. |
| Lieferzeit | 1-5 Stück, 5 Tage. > 20 Stück, zu verhandeln |
| Zahlungsbedingungen | T/T |
| Versorgungsmaterial-Fähigkeit | Zu verhandeln |
Produktdetails
| Schutzfunktion | Total eingeschlossen | Anwendung | Automatisches Produkt |
|---|---|---|---|
| Stromspannung | 3,5V | Höchstschub | 0,42 Nm |
| Größe | 82*53,6*30,3mm | Schlaganfall | 40 ° |
| Material | Aluminiumlegierung | Betätigungsmethode | Stimmspule |
| Garantie | 3 Monate-1 Jahr | Nenngeschwindigkeit | 100 U / min |
| Gegen-EMF-Konstante (LL) (Kb) | 0,12 | Gewicht der Spirale (g) | 38 |
| Hervorheben | Hochpräzisions-Rotations-Stimmspule-Motor,mit einer Leistung von mehr als 50 W und,Rotations-Sprachspulenmotor mit Garantie |
||
Produkt-Beschreibung
Beschreibung des Produkts:
Bei Waferinspektions- und Messgeräten ist der Rotations-Sprachspulenmotor der wichtigste Antriebskomponent für eine präzise Scanning-Inspektion.Nutzung der hohen Bandbreite und der präzisen direkten Antriebe, kann es Inspektionssonden oder optische Linsen antreiben, um hochfrequente, winzige Drehwinkelscans um die Waferoberfläche durchzuführen.In Kombination mit Algorithmusoptimierung durch spezialisierte BewegungssteuerungenDie Konstruktion des Rotations-Sprachspulenmotors ohne mechanische Übertragung eliminiert Rückschlagfehler.Wirksam unterdrückt Vibrationsstörungen, und sorgt für die präzise Erfassung von Nanoskalafehlern bei der Waferfehlerinspektion und dem Scannen von Schaltkreismustern.Er erfüllt auch die Anforderungen der Drehbewegung von Plattformen zur Einstellung von Wafer mit drei Freiheitsgraden, die feine Winkelanpassungen entlang der θx/θy Achsen ermöglicht und eine zuverlässige Unterstützung für die Ausbeutekontrolle in Halbleiterherstellungsprozessen bietet.
Eigenschaften:
Leichtes Gewicht der Aktorspule, kurze Reaktionszeit und hohe Frequenz.
Produkttypen: rotierende Stimmspulvermotoren, oszillierende Stimmspulvermotoren, bogenförmige Stimmspulvermotoren.
Positionierungsgenauigkeit: ±0,08°
Drehmomentbereich: 0,42 N·m
Drehgeschwindigkeit: 100-800 R/min.
Produktparameter:
| Produktmodell | Spitzendrehmoment (N-m) |
Kontinuierliches Drehmoment bei 25°C ((N-m) |
Gesamtschlag (Grad) |
Höchstspannung (V) |
Rückwärts-EMF-Konstante (V/m/s) |
Gewicht der Spirale (g) | Länge (mm) |
Breite (mm) |
Größe (mm) |
| VARS0008-026-00A | 0.08 | 0.05 | 26 | 6.4 | 0.05 | 11.7 | 35 | 39.8 | 36.1 |
| VARS0017-090-00A | 0.17 | 0.1 | 90 | 11.1 | 0.1 | 17.8 | 70 | 41.5 | 39 |
| VARS0022-032-00A | 0.22 | 0.12 | 32 | 15.5 | 0.16 | 21.5 | 60 | 60 | 36 |
| VARS0042-040-00A | 0.42 | 0.38 | 40 | 3.5 | 0.12 | 38 | 82 | 53.6 | 30.3 |
| VARS0077-020-00A | 0.77 | 0.63 | 20 | 6.7 | 0.24 | 66 | 75 | 50 | 30 |

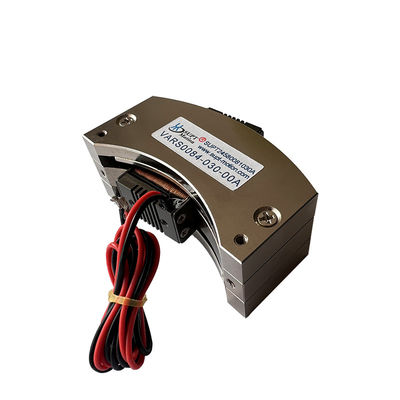

| VARS0084-030-00A | 0.84 | 0.6 | 30 | 6.3 | 0.2 | 50.4 | 75 | 48.9 | 30.6 |
| VARS0120-020-00A | 1.2 | 0.5 | 20 | 8.4 | 0.67 | 65 | 81 | 73.4 | 32 |
| VARS0350-060-00A | 3.5 | 1.6 | 60 | 26.3 | 0.4 | 350 | 169.6 | 169.6 | 63 |
| VARS0706-014-00A | 7.1 | 2.1 | 14 | 52.4 | 1.03 | 225.5 | 115 | 65 | 54.5 |
| VARS4520-030-00A | 45.2 | 19 | 30 | 71.5 | 4.3 | 1350 | ¥240 | 78 |
Anwendung:
| Hauptzweck eines Sprachspulenmotors: |
| 1- Halbleiterindustrie: Verkabelung, Schneiden, Bohren, Transportsysteme, Schweißen, Robotik. |
|
2.Ventilbetrieb im Bereich:Typ der Messventile, Druckprüfsysteme, Chemie von PneumatikventilenInjektionssystem. |
| 3.Mikro-Maschinenindustrie:Zuführungssysteme, Mikrobohrungen, Präzisionsstempeln. |
| 4.Vibrationssystem: Schütteltisch, Vibrationsplattform. |
| 5.Medizinischer Bereich: Mikro-Injektionssystem, Atemgeräte, Prüfgeräte. |
| 6.Luftfahrttechnik:Flugsteuerungssystem, Rückkopplungssystem für Piloten. |
| 7.Gewerblicher Einsatz: Computer-Kühlpumpe mit Miniaturkamera Fokussierungssystem. |
| 8.Automatisierungsindustrie: Laserausrüstung,Spender, Prüfgeräte, Textilmaschinen. |
