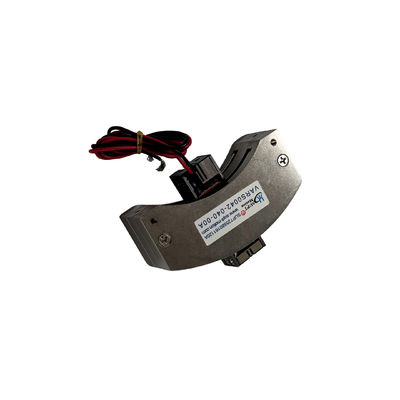

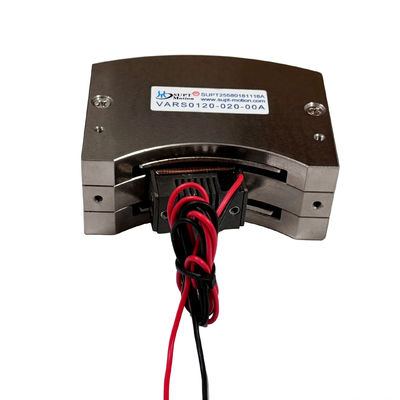

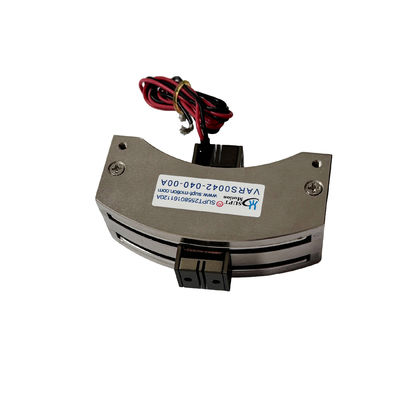

High Torque Micro Rotary Voice Coil Motor für gemeinsame Antriebsmodule für industrielle Roboter
| Herkunftsort | Porzellan, Suzhou |
|---|---|
| Markenname | SUPT MOTION |
| Zertifizierung | ISO9001 |
| Modellnummer | VARS-Reihe |
| Min Bestellmenge | 2 STÜCK |
| Preis | $99-$190 |
| Verpackung Informationen | Individuelle Verpackungen usw. |
| Lieferzeit | 1-5 Stück, 5 Tage. > 20 Stück, zu verhandeln |
| Zahlungsbedingungen | T/T |
| Versorgungsmaterial-Fähigkeit | ausgehandelt werden |
Produktdetails
| Schutzfunktion | Total eingeschlossen | Produktmodell | VARS0077-020-00A |
|---|---|---|---|
| Spitzenmoment | 0.77N.m. | Bewegungstyp | Rotary |
| Dauerdrehmoment | 0,63 Nm | Betätigungsmethode | Stimmspule-Motor |
| Gehäusematerial | Aluminium | Kommutierung | Bürste |
| Höchstspannung | 6.7V | Typ | Mikromotor |
| Gesamtschlaggrade | 20 | Schutzfunktion | Total eingeschlossen |
| Produktmodell | VARS0077-020-00A | Spitzenmoment | 0.77N.m. |
| Bewegungstyp | Rotary | Dauerdrehmoment | 0,63 Nm |
| Betätigungsmethode | Stimmspule-Motor | Gehäusematerial | Aluminium |
| Kommutierung | Bürste | Höchstspannung | 6.7V |
| Typ | Mikromotor | Gesamtschlaggrade | 20 |
| Hervorheben | Hochdrehmoment-Rotations-Stimmspule-Motor,Mikro-Sprach-Spulenmotor für Roboter,Motor für die gemeinsame Antriebskraft von Industrierobotern |
||
Produkt-Beschreibung
Produktbeschreibung:
Ein hochdrehmomentstarker, hochpräziser Rotations-Voice-Coil-Motor, der für die Gelenkantriebsanforderungen von Industrierobotern entwickelt wurde, zeichnet sich durch ein optimiertes Magnetkreisdesign aus, das die Drehmomentdichte um 30 % erhöht und eine starke und gleichmäßige Rotationsleistung liefert, um den Belastungsbewegungsanforderungen von Robotergelenken gerecht zu werden. Der Rotations-Voice-Coil-Motor unterstützt einen Winkelschwung von ±120° und eine präzise Positionierung mit einer Wiederholgenauigkeit von ±0,05° und ohne Hysterese, wodurch er sich für die koordinierte Mehrachsensteuerung eignet. Seine integrierte, abgedichtete Struktur widersteht effektiv Staub und Ölkorrosion in der Werkstatt und ist mit Industrierobotergelenken kompatibel, die beim Schweißen, Handhaben und Montieren verwendet werden. Standardisierte Installationsschnittstellen ermöglichen den direkten Austausch herkömmlicher Servomotoren, wodurch der gesamte Roboterdesignprozess vereinfacht, die Flexibilität der Gelenkbewegung und die Steuerpräzision verbessert und die Wartungskosten der Geräte gesenkt werden.
Eigenschaften:
Rotations-Voice-Coil-Motor. Geringes Gewicht der beweglichen Spule, kurze Reaktionszeit, hohe Frequenz.
Schwenkwinkel 1-100 Grad.
Modulares Design, kann angepasst werden.
Produktname: Rotations-Voice-Coil-Motor
Typ: Rotationsmotor
Spitzendrehmoment: 0,77 Nm
Spannung: 6,7 V
Produktparameter:
| Produktmodell | Spitzendrehmoment (N-m) | Dauerdrehmoment bei 25℃ (N-m) | Gesamthub (Grad) | Max. Spannung (V) | Gegen-EMK-Konstante (V/m/s) | Gewicht der Spule (g) | Länge (mm) | Breite (mm) | Höhe (mm) |
| VARS0008-026-00A | 0,08 | 0,05 | 26 | 6,4 | 0,05 | 11,7 | 35 | 39,8 | 36,1 |
| VARS0017-090-00A | 0,17 | 0,1 | 90 | 11,1 | 0,1 | 17,8 | 70 | 41,5 | 39 |
| VARS0022-032-00A | 0,22 | 0,12 | 32 | 15,5 | 0,16 | 21,5 | 60 | 60 | 36 |
| VARS0042-040-00A | 0,42 | 0,38 | 40 | 3,5 | 0,12 | 38 | 82 | 53,6 | 30,3 |
| VARS0077-020-00A | 0,77 | 0,63 | 20 | 6,7 | 0,24 | 66 | 75 | 50 | 30 |
| VARS0084-030-00A | 0,84 | 0,6 | 30 | 6,3 | 0,2 | 50,4 | 75 | 48,9 | 30,6 |
| VARS0120-020-00A | 1,2 | 0,5 | 20 | 8,4 | 0,67 | 65 | 81 | 73,4 | 32 |
| VARS0350-060-00A | 3,5 | 1,6 | 60 | 26,3 | 0,4 | 350 | ∮169,6 | ∮169,6 | 63 |
| VARS0706-014-00A | 7,1 | 2,1 | 14 | 52,4 | 1,03 | 225,5 | 115 | 65 | 54,5 |
| VARS4520-030-00A | 45,2 | 19 | 30 | 71,5 | 4,3 | 1350 | ∮240 | 78 |
Anwendungen:
Der Rotations-Voice-Coil-Motor wird typischerweise als Spiegelpositionsaktuator für Lasertechnologien, Rotationsventile und Dämpfungsaktuatoren, Rotationspositioniersysteme und Flugsteuerungsaktuatoren eingesetzt. Zu den Märkten für Rotationsaktuatoren gehören die Halbleiter-, Automobil-, Industrie- und Luft- und Raumfahrtindustrie.
1. Halbleiterindustrie: Verdrahtung, Schneiden, Bohren, Transportsysteme, Schweißen, Robotik.
2. Vor-Ort-Ventilbetrieb: Typ-Messventile, Druckprüfsysteme, pneumatische Ventile, chemische
Einspritzsysteme.
3. Mikromechanische Industrie: Zuführsysteme, Mikrobohren, Präzisionsstanzen.
4. Vibrationssysteme: Vibrationstische, Vibrationsplattformen.
5. Medizinischer Bereich: Mikroeinspritzsysteme, Beatmungsgeräte, Testgeräte.
6. Luftfahrttechnik: Flugsteuerungssysteme, Piloten-Feedback-Systeme.
7. Gewerblicher Bereich: computergestützte Kühlpumpen, Autofokus-Systeme für Mikrokameras.
8. Automatisierungsindustrie: Lasergeräte, Dosierer, Testgeräte, Textilmaschinen.
