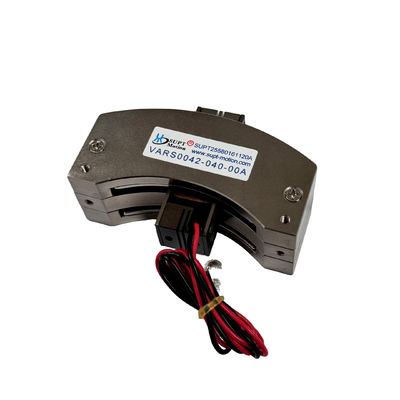

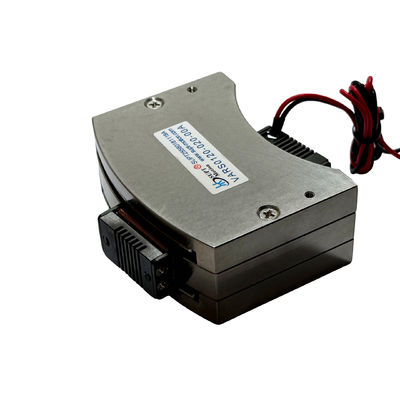

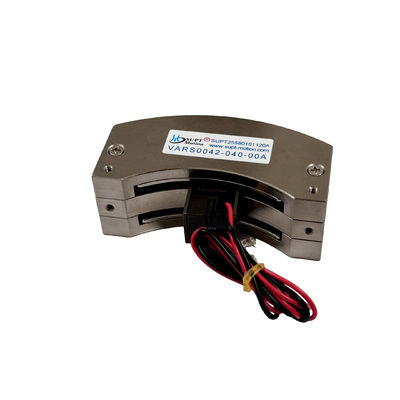

Hochgeschwindigkeits-Mikro-Rotations-Stimmspule-Motor für Optikobjektiv-Autofokus-Ausrüstung
| Herkunftsort | Porzellan, Suzhou |
|---|---|
| Markenname | SUPT MOTION |
| Zertifizierung | ISO9001-2000 |
| Modellnummer | VARS-Reihe |
| Min Bestellmenge | 5 Stück |
| Preis | $90-$230 |
| Verpackung Informationen | Karton, der etc. verpackt. |
| Lieferzeit | 1-5 Stück, 5 Tage. > 20 Stück, zu verhandeln |
| Zahlungsbedingungen | T/T |
| Versorgungsmaterial-Fähigkeit | ausgehandelt werden |
Produktdetails
| Gewicht | 350g | Länge | 169mm |
|---|---|---|---|
| Stromspannung | 26V | Produktmodell | VARS0350-060-00A |
| Schutzfunktion | Total eingeschlossen | Gegen-EMF-Konstante (LL) (Kb) | 0,4 |
| Länge*Höhe (mm) | 169*63 | Maximale Reise (Millimeter) | 60 ° |
| Typ | Mikromotor | Spitzenmoment | 3.5n/m |
| Hervorheben | Hochgeschwindigkeitsrotationärer Stimmspule-Motor,mit einer Leistung von mehr als 50 W und,mit einer Spannung von mehr als 20 W |
||
Sie können die gewünschten Produkte ankreuzen und im Message Board mit uns kommunizieren.
| Modell | Preis | |
|---|---|---|
| Vars0022-0032-00b | 110 Dollar | |
| Die in Absatz 1 Buchstabe b genannten Angaben sind zu beachten. | $250 | |
| Die in Absatz 1 Buchstabe b genannten Angaben sind zu beachten. | 180 $ |
Produkt-Beschreibung
Produktbeschreibung:
Dieser Hochgeschwindigkeits-Rotations-Voice-Coil-Motor mit geringer Vibration ist speziell für die automatische Fokussierung in optischen Linsen konzipiert. Er verwendet eine bürstenlose Hohlbecher-Wicklungsstruktur, wodurch mechanische Kommutationsreibung eliminiert wird, wobei die Geschwindigkeitsschwankungen innerhalb von ±1% gehalten werden, was eine Fokuseinstellung der Linse im Mikronbereich ermöglicht. Der Motor ist kompakt und kann direkt in das Linsenmodul integriert werden, unterstützt eine kontinuierliche Drehung von 0-360° und eine präzise Winkelpositionierung mit einer Reaktionsgeschwindigkeit von ≤0,3 ms. Sein Gehäuse besteht aus einer leichten Aluminiumlegierung, die eine hervorragende Wärmeableitung bietet und einen Langzeitbetrieb ohne übermäßigen Temperaturanstieg ermöglicht. Er eignet sich für die automatische Fokussierung von Industriekameras, Überwachungsobjektiven und anderen Geräten und verbessert die Bildgenauigkeit und Betriebsstabilität erheblich.
Eigenschaften:
- Produktname: Rotations-Voice-Coil-Motor, Rotations-Direktantrieb-VCM, Schwingungs-Voice-Coil-Motor, Bogen-Voice-Coil-Motor
- Gewicht: 350g
- Modellnummer: VARS0350-060-00A
- Name: Rotations-Voice-Coil-Motor
- Hub: 60°
- Geschwindigkeitsbereich: 50-1500 U/min
- Positioniergenauigkeit: ±0,1°
- Drehmomentausgang: 3,5 N·m
- Betriebsspannung: 26 VDC
- Schutzart: IP54
- Betriebstemperatur: -10~60℃
Technische Parameter:
| Parameter | Details |
|---|---|
| Typ | Rotations-Voice-Coil-Motor (Rotations-VCM, Rotations-Voice-Coil-Aktuator) |
| Garantie | 1 Jahr |
| Hub | 60° |
| Spitzendrehmoment | 3,5 N-m |
| Geräusch | Gering |
| Länge | 169mm |
| Geschwindigkeit | Hoch |
| Gewicht | 350g |
| Spannung | 26V |
| Produktmodell | Spitzendrehmoment (N-m) |
Kontinuierliches Drehmoment bei 25℃(N-m) |
Gesamthub Grad (Grad) |
Max. Spannung (V) |
Gegen-EMK-Konstante (V/m/s) |
Gewicht der Spule (g) | Länge (mm) |
Breite (mm) |
Höhe (mm) |
| VARS0008-026-00A | 0,08 | 0,05 | 26 | 6,4 | 0,05 | 11,7 | 35 | 39,8 | 36,1 |
| VARS0017-090-00A | 0,17 | 0,1 | 90 | 11,1 | 0,1 | 17,8 | 70 | 41,5 | 39 |
| VARS0022-032-00A | 0,22 | 0,12 | 32 | 15,5 | 0,16 | 21,5 | 60 | 60 | 36 |
| VARS0042-040-00A | 0,42 | 0,38 | 40 | 3,5 | 0,12 | 38 | 82 | 53,6 | 30,3 |
| VARS0077-020-00A | 0,77 | 0,63 | 20 | 6,7 | 0,24 | 66 | 75 | 50 | 30 |
| VARS0084-030-00A | 0,84 | 0,6 | 30 | 6,3 | 0,2 | 50,4 | 75 | 48,9 | 30,6 |
| VARS0120-020-00A | 1,2 | 0,5 | 20 | 8,4 | 0,67 | 65 | 81 | 73,4 | 32 |
| VARS0350-060-00A | 3,5 | 1,6 | 60 | 26,3 | 0,4 | 350 | ∮169,6 | ∮169,6 | 63 |
| VARS0706-014-00A | 7,1 | 2,1 | 14 | 52,4 | 1,03 | 225,5 | 115 | 65 | 54,5 |
| VARS4520-030-00A | 45,2 | 19 | 30 | 71,5 | 4,3 | 1350 | ∮240 | 78 |
Anwendungen:
Die Rotationsaktuatoren haben die Technologie des rechteckigen Linearantriebs übernommen und sie gebogen, um ein hochauflösendes Winkelpositionierungssystem mit begrenztem Winkel bereitzustellen. Typische Hubwinkel überschreiten 100 Grad und Drehmomente bis zu 50 N-m.
Die Rotationsaktuatoren werden typischerweise als Spiegelpositionsaktuatoren für Lasertechnologien, Rotationsventile und Dämpfungsaktuatoren, Rotationspositionierungssysteme und Flugsteuerung-Aktuatoren eingesetzt. Zu den Märkten für Rotationsaktuatoren gehören die Halbleiter-, Automobil-, Industrie- und Luft- und Raumfahrtindustrie.
