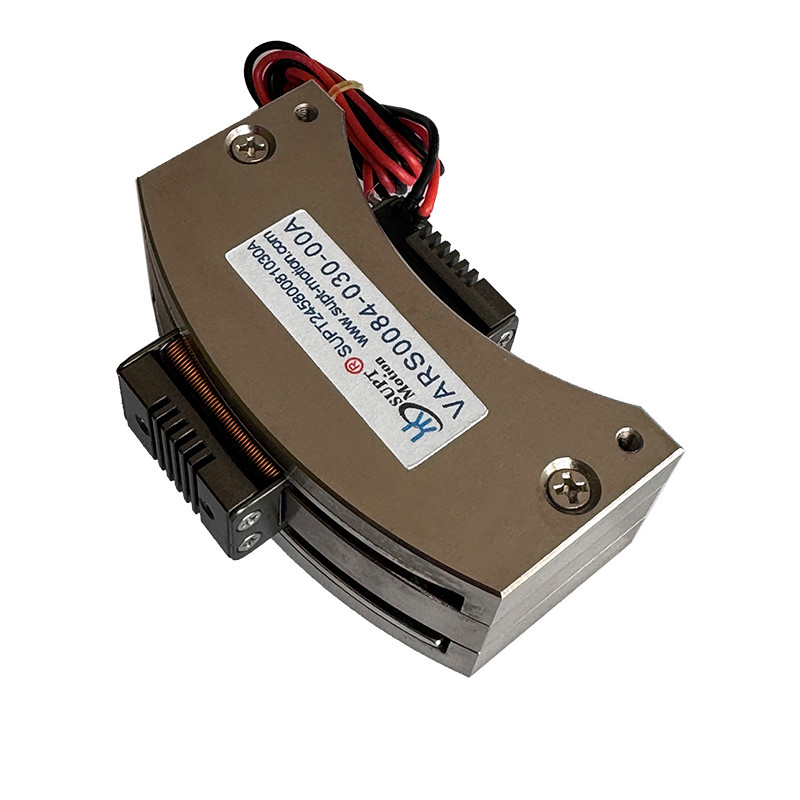

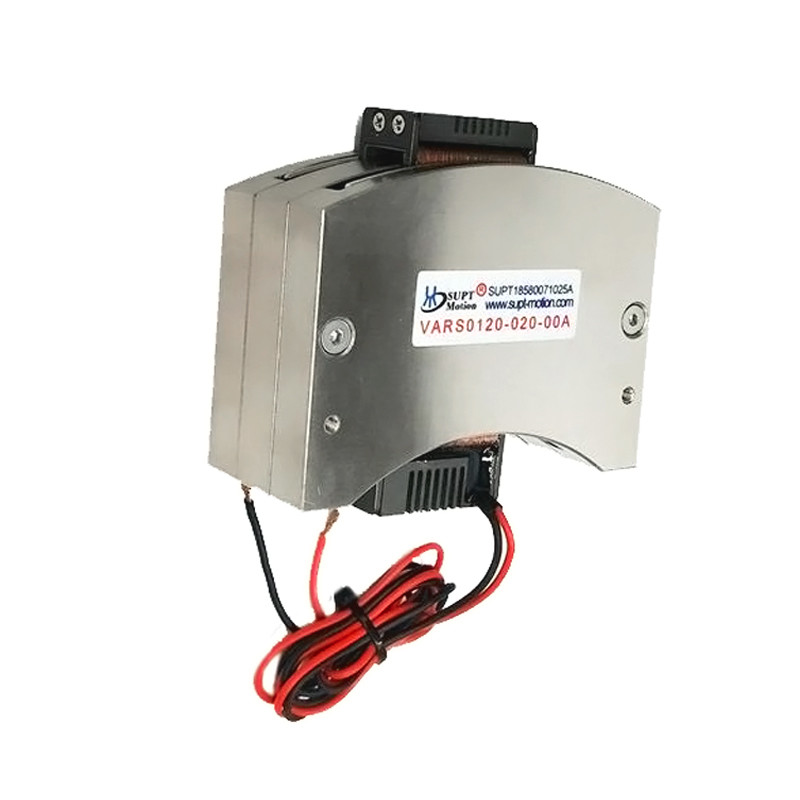

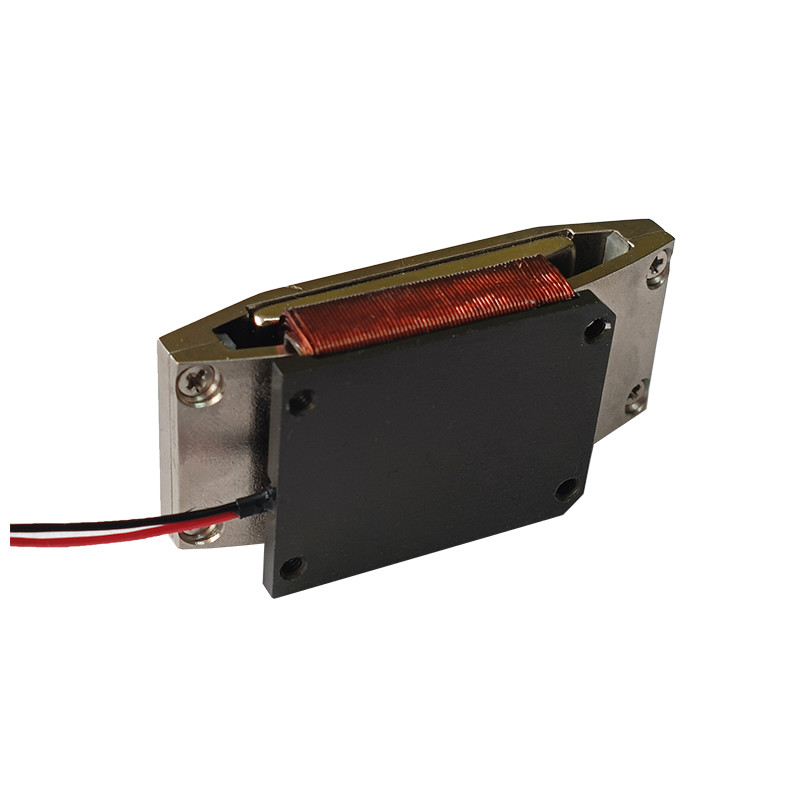

Hochpräzise Mikro-Dreh-Schwingspulenmotoren für optische Anwendungen
| Herkunftsort | Porzellan, Suzhou |
|---|---|
| Markenname | SUPT MOTION |
| Zertifizierung | ISO9001-2000 |
| Modellnummer | VARS-Reihe |
| Min Bestellmenge | 1pcs |
| Preis | $125-$230 |
| Verpackung Informationen | Karton, der etc. verpackt. |
| Lieferzeit | 1-5 Stück, 5 Tage. > 20 Stück, zu verhandeln |
| Zahlungsbedingungen | T/t |
| Versorgungsmaterial-Fähigkeit | ausgehandelt werden |
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
WhatsAPP:0086 18588475571
wechat: 0086 18588475571
Skypen: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| Gewicht | 225.5g | Länge | 115 mm |
|---|---|---|---|
| Stromspannung | 52.4V | Produktmodell | VARS0706-014-00A |
| Merkmal schützen | Total eingeschlossen | Gegen-EMF-Konstante (LL) (Kb) | 1,03 |
| Länge*Höhe (mm) | 115*54,5 | Maximale Reise (Millimeter) | 14° |
| Typ | Mikromotor | ||
| Hervorheben | high precision rotary voice coil motor,micro voice coil motor optical,rotary voice coil motor optical |
||
Sie können die gewünschten Produkte ankreuzen und im Message Board mit uns kommunizieren.
| Model | Price | |
|---|---|---|
| VARS0022-0032-00B | $125 | |
| VARS0048-0030-00A | $230 | |
| VARS0706-0014-00A | $150 |
Produkt-Beschreibung
Produktbeschreibung:
Der SUPT-Drehschwingspulmotor ist eine spezielle Form eines Direktantriebsmotors, der elektrische Energie in Drehmoment umwandelt und so eine Drehbewegung über einen endlichen Winkel ermöglicht.
Drehschwingspulmotoren werden aufgrund ihrer hohen Präzision, schnellen Reaktion, kompakten Größe und hervorragenden Linearität zwischen Ausgangsdrehmoment und Strom in der Optik- und Lasertechnologie weit verbreitet.
Optische Systeme erfordern extreme Präzision und Reaktionsfähigkeit für winkelgenaue Mikroeinstellungen. Die linearen Steuerungseigenschaften und die geringe Trägheit von Drehschwingspulmotoren erfüllen diese Anforderungen. In Lidar-, Laserkommunikations- und Laserbearbeitungsgeräten treiben sie Spiegel und Prismen für winzige Winkelrotationen an, wodurch ein schnelles Abtasten, Fokussieren oder Ausrichten des Laserstrahls ermöglicht wird. Dies gewährleistet eine Strahlpositionierungsgenauigkeit im Mikrometer- oder sogar Nanometerbereich.
In hochpräzisen Bildgebungsgeräten wie Industriekameras und astronomischen Teleskopen justieren RCMs den optischen Achsenwinkel von Linsen und die Filterumschaltwinkel fein. Sie kompensieren optische Aberrationen, die durch Vibrationen oder Temperaturänderungen verursacht werden, und gewährleisten so die Bildschärfe.
In Analysegeräten treiben RCMs den Drehwinkel von Gittern oder Monochromatoren an, um präzise bestimmte Lichtwellenlängen auszuwählen und so eine hochgenaue Detektion der Materialzusammensetzung zu ermöglichen.
Die Drehschwingspulmotoren von SUPT stellen eine ausgezeichnete Wahl dar.
Merkmale:
- Produktname: Drehschwingspulmotor, Rotary Direct Drive VCM, Swing Voice Coil Motor, Arc Voice Coil Motor
- Gewicht: 65g
- Modellnummer: VARS0706-014-00A
- Name: Drehschwingspulmotor
- Hub: 14°
Technische Parameter:
| Parameter | Details |
|---|---|
| Typ | Drehschwingspulmotor (Rotary VCM, Rotary Voice Coil Actuator) |
| Garantie | 1 Jahr |
| Hub | 14° |
| Spitzendrehmoment | 7,1 Nm |
| Geräusch | Gering |
| Länge | 115 mm |
| Geschwindigkeit | Hoch |
| Gewicht | 225,5 g |
| Spannung | 52,4 V |
| Produktmodell | Spitzendrehmoment (N-m) |
Kontinuierliches Drehmoment bei 25℃ (N-m) |
Gesamthub Grad (Grad) |
Max. Spannung (V) |
Gegen-EMK-Konstante (V/m/s) |
Gewicht der Spule (g) | Länge (mm) |
Breite (mm) |
Höhe (mm) |
| VARS0008-026-00A | 0,08 | 0,05 | 26 | 6,4 | 0,05 | 11,7 | 35 | 39,8 | 36,1 |
| VARS0017-090-00A | 0,17 | 0,1 | 90 | 11,1 | 0,1 | 17,8 | 70 | 41,5 | 39 |
| VARS0022-032-00A | 0,22 | 0,12 | 32 | 15,5 | 0,16 | 21,5 | 60 | 60 | 36 |
| VARS0042-040-00A | 0,42 | 0,38 | 40 | 3,5 | 0,12 | 38 | 82 | 53,6 | 30,3 |
| VARS0077-020-00A | 0,77 | 0,63 | 20 | 6,7 | 0,24 | 66 | 75 | 50 | 30 |
| VARS0084-030-00A | 0,84 | 0,6 | 30 | 6,3 | 0,2 | 50,4 | 75 | 48,9 | 30,6 |
| VARS0120-020-00A | 1,2 | 0,5 | 20 | 8,4 | 0,67 | 65 | 81 | 73,4 | 32 |
| VARS0350-060-00A | 3,5 | 1,6 | 60 | 26,3 | 0,4 | 350 | ∮169,6 | ∮169,6 | 63 |
| VARS0706-014-00A | 7,1 | 2,1 | 14 | 52,4 | 1,03 | 225,5 | 115 | 65 | 54,5 |
| VARS4520-030-00A | 45,2 | 19 | 30 | 71,5 | 4,3 | 1350 | ∮240 | 78 |
Anwendungen:
Spezifische Anwendungen der Drehschwingspulmotoren von SUPT MOTION im optischen Bereich:
1. Beim Laserscannen und der Strahlpositionierung: Für LiDAR-Systeme und Laserbearbeitungsgeräte treiben Drehschwingspulmotoren zweidimensionale Galvanometer an, um eine schnelle, präzise Winkelsteuerung zu erreichen, die ein schnelles Abtasten des Laserstrahls und eine genaue Positionierung ermöglicht. Durch die Steuerung der Drehung des Galvanometers über zwei Freiheitsgrade (X-Achse und Y-Achse) kann der Laserstrahl präzise zu Zielorten gelenkt werden, wodurch eine Genauigkeit der Strahlpositionierung im Mikrometer- oder sogar höheren Bereich gewährleistet wird.
2. In High-End-Kameras, astronomischen Teleskopen und anderen Bildgebungsgeräten werden RCMs zur Feinabstimmung des optischen Achsenwinkels von Linsen und zum Umschalten von Filterwinkeln verwendet.
3. In optischen Scan-Spiegeln: RCM-gesteuerte Mechanismen ermöglichen eine mechanische Mehrwinkelneigung. Ihre integrierten hochpräzisen Positionsrückmeldesensoren liefern in Kombination mit Mehrpositions-Analog-Digital-Wandlern eine hohe Auflösung, um die Anforderungen an schnelles Scannen und hochpräzise Positionierung in der optischen Inspektion und verwandten Bereichen zu erfüllen.
4. In Spektrometern: Drehschwingspulmotoren treiben die Drehung von Gittern oder Monochromatoren an, um präzise bestimmte Wellenlängen auszuwählen und so eine hochpräzise Detektion der Materialzusammensetzung zu ermöglichen. Durch die präzise Steuerung des Gitterdrehwinkels wird der Beugungswinkel des Lichts verändert, wodurch sich verschiedene Wellenlängen genau auf den Detektor fokussieren können.
Astronomische Teleskope: In astronomischen Teleskopen ermöglichen Drehschwingspulmotoren eine schnelle Spiegelablenkungssteuerung. Dies kompensiert Faktoren wie atmosphärische Turbulenzen, die die Beobachtungsqualität beeinträchtigen, und verbessert so die Beobachtungspräzision des Teleskops.
