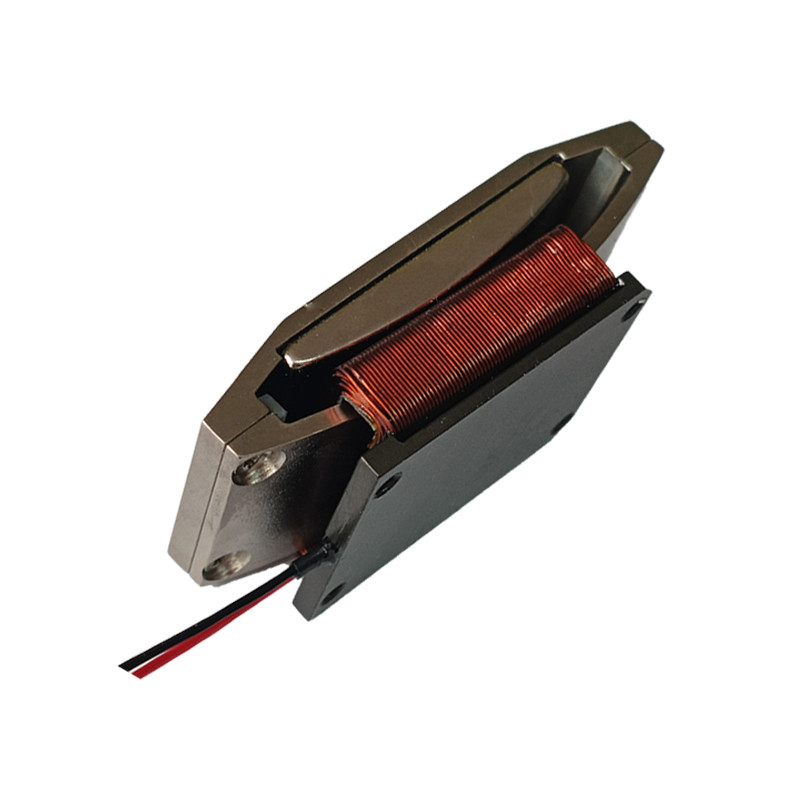

Hochpräzisionsmotor mit 90°-Rotationsspirale für Scanningsysteme
| Herkunftsort | Porzellan, Suzhou |
|---|---|
| Markenname | SUPT MOTION |
| Zertifizierung | ISO9001 |
| Modellnummer | VARS-Reihe |
| Min Bestellmenge | 2 PCS |
| Preis | $149 |
| Verpackung Informationen | Individuelle Verpackungen usw. |
| Lieferzeit | 1-5 Stück, 5 Tage. > 20 Stück, zu verhandeln |
| Zahlungsbedingungen | T/T |
| Versorgungsmaterial-Fähigkeit | Unterhandelbar |
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
WhatsAPP:0086 18588475571
wechat: 0086 18588475571
Skypen: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| Warranty | 3months-1year | Model Number | VARS0017-090-00A |
|---|---|---|---|
| Speed | Variable Speed | Max Travel(mm) | 90° |
| Continous Torque | 0.1N-m | Max Voltage | 11.1V |
| Peak Thrust | 0.17N-m | Size | 70*41.5*39mm |
| Motion Type | Rotary motor | Weight(g) | 17.8 |
| Protect Feature | Totally Enclosed |
Produkt-Beschreibung
Beschreibung des Produkts:
Ein Dreh-Stimme-Spule-Motor ist eine Art Antriebsvorrichtung, die das elektromagnetische Induktionsprinzip nutzt, um elektrische Energie direkt in lineare oder winkelförmige Verschiebung umzuwandeln.mit einer Breite von mehr als 20 mm,.
In Scansystemen, zu denen Laser-Scanner, optische Bildgebung, Barcode-Scanning, Scanning-Mikroskope usw. gehören; Rotations-Sprachspulenmotoren werden üblicherweise zum Antrieb von Reflektorlinsen oder Prismen verwendet,so dass der Laserstrahl schnell und genau nach einem festgelegten Pfad gescannt wird.
In LIDAR- und Barcode-Lesegeräten z. B. treibt der rotierende Stimmspule-Motor die Linse zu einem kleinen Winkel bei hoher Geschwindigkeit zu schwanken, um das Scannen in X-Y-Richtung zu realisieren.
In medizinischer Bildgebungsausrüstung wie der optischen Kohärenz-Tomographie können Rotations-Sprachspulenmotoren verwendet werden, um optische Komponenten für mehrschichtige, mehrwinkelhafte Bildgebung schnell zu bewegen.
In Scanning-Mikroskopen werden Rotations-Sprachspulenmotoren verwendet, um die Position des Sondenkopfes oder der Probenstufe zu steuern.die schnelle Bild- oder Signalgewinnung und die Verbesserung der Bildgeschwindigkeit und Auflösung.
In Druck- und Scannergeräten wird das VCM verwendet, um den Scannerkopf zu bewegen oder den Objektivfokus für ein präzises, schnelles Scannen von Bildern oder Dokumenten anzupassen.
Eigenschaften:
Die motorisierten Unterspulen sind leichtgewichtig, haben kurze Reaktionszeit, hohe Frequenz und hohe Präzision.
Schwingwinkel: 1-100 Grad
Drehmoment: 1-50 N.m.
Weit verbreitet im optischen Scannen, Positionieren, Fokussieren usw., dem Präzisionskontrollfeld des schnellen Spiegels.
Moduläres Design, kann angepasst werden.
Rotationsmotor:
1.Schlag: Effektivschlag, zur Berechnung des Gesamtschlagwertes der Kraft.
2Bewegungsrichtung:Horizontale oder vertikale Montage um 90°.
3- Bewegungsart: Punkt-zu-Punkt-Bewegung, regelmäßige Wechselwirkung (z.B. Scannen).
4. Geschwindigkeitsprofil: Trapezgeschwindigkeitsprofil; Dreiecksgeschwindigkeitsprofil; Sinusgeschwindigkeitsprofil.
Produktparameter:
| Produktmodell | Spitzendrehmoment (N-m) |
Kontinuierliches Drehmoment bei 25°C ((N-m) |
Gesamtschlag (Grad) |
Höchstspannung (V) |
Rückwärts-EMF-Konstante (V/m/s) |
Gewicht der Spirale (g) | Länge (mm) |
Breite (mm) |
Größe (mm) |

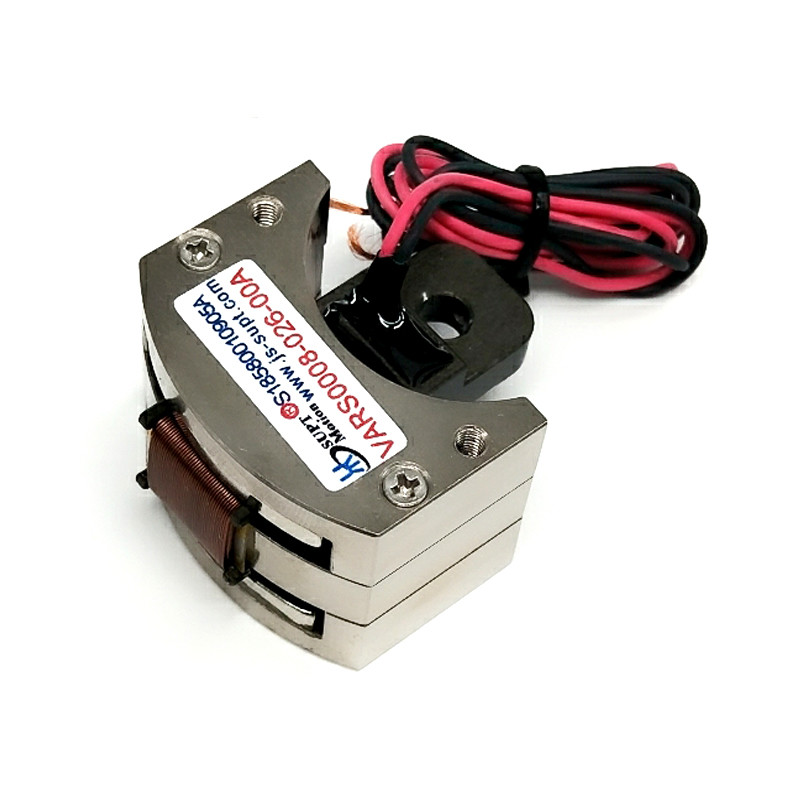

| VARS0008-026-00A | 0.08 | 0.05 | 26 | 6.4 | 0.05 | 11.7 | 35 | 39.8 | 36.1 |

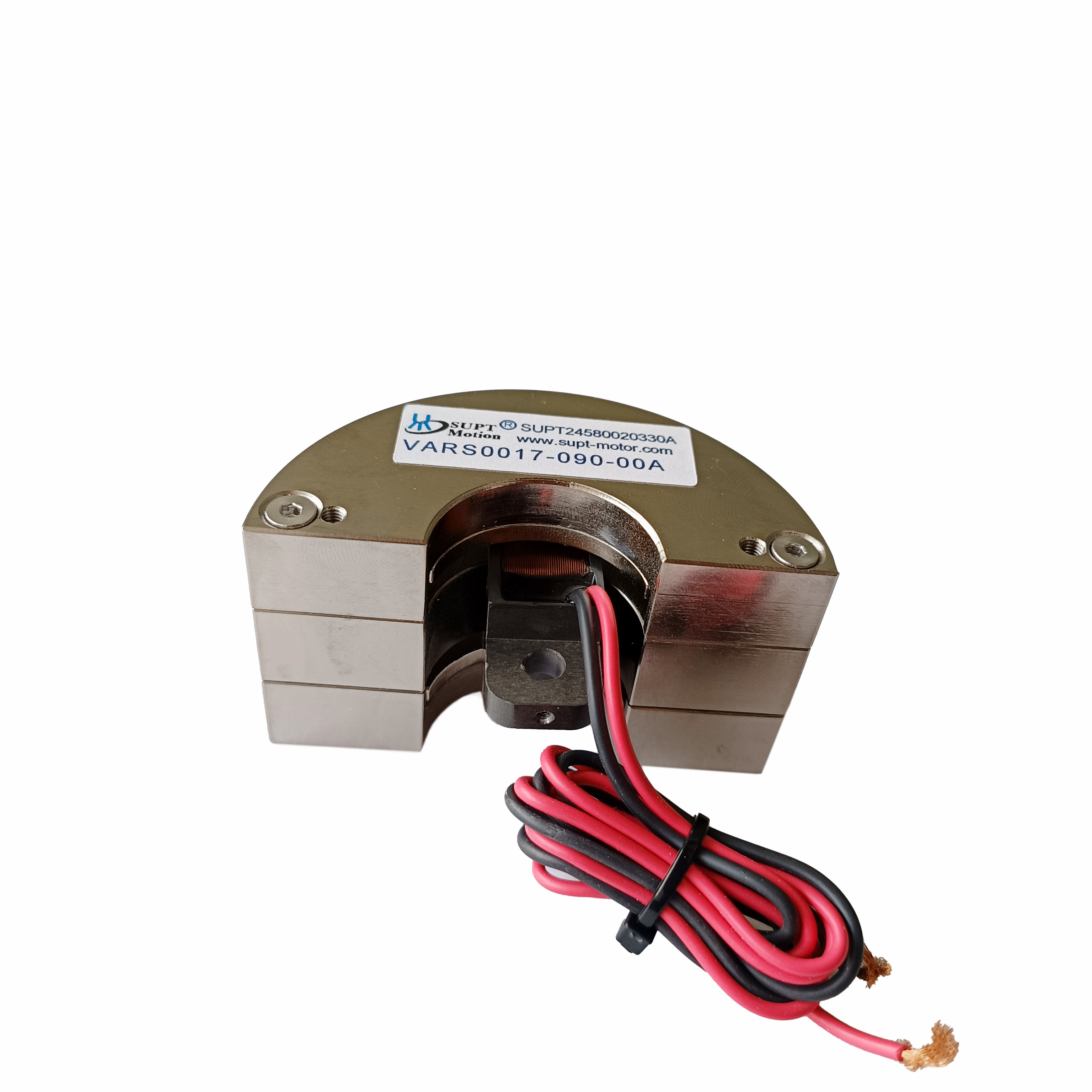

| VARS0017-090-00A | 0.17 | 0.1 | 90 | 11.1 | 0.1 | 17.8 | 70 | 41.5 | 39 |
| VARS0022-032-00A | 0.22 | 0.12 | 32 | 15.5 | 0.16 | 21.5 | 60 | 60 | 36 |
| VARS0042-040-00A | 0.42 | 0.38 | 40 | 3.5 | 0.12 | 38 | 82 | 53.6 | 30.3 |
| VARS0077-020-00A | 0.77 | 0.63 | 20 | 6.7 | 0.24 | 66 | 75 | 50 | 30 |
| VARS0084-030-00A | 0.84 | 0.6 | 30 | 6.3 | 0.2 | 50.4 | 75 | 48.9 | 30.6 |
| VARS0120-020-00A | 1.2 | 0.5 | 20 | 8.4 | 0.67 | 65 | 81 | 73.4 | 32 |
| VARS0350-060-00A | 3.5 | 1.6 | 60 | 26.3 | 0.4 | 350 | 169.6 | 169.6 | 63 |
| VARS0706-014-00A | 7.1 | 2.1 | 14 | 52.4 | 1.03 | 225.5 | 115 | 65 | 54.5 |
| VARS4520-030-00A | 45.2 | 19 | 30 | 71.5 | 4.3 | 1350 | ¥240 | 78 |
Anwendungen:
Hauptanwendungen von Dreh- und Sprachmotoren:
1- Halbleiterindustrie: Verkabelung, Schneiden, Bohren, Transportsysteme, Schweißen, Robotik.
2- Mikro-mechanische Industrie: Zuführungssysteme, Mikroborungen, Präzisionsstempel.
3Luftfahrttechnik: Flugsteuerungssysteme, Rückkopplungssysteme für Piloten.
4 Handelssektor: computergestützte Kühlpumpen, automatische Fokussierungssysteme für Miniaturkameras.
5 Automationsindustrie: Laserausrüstung, Spender, Prüfgeräte, Textilmaschinen.
