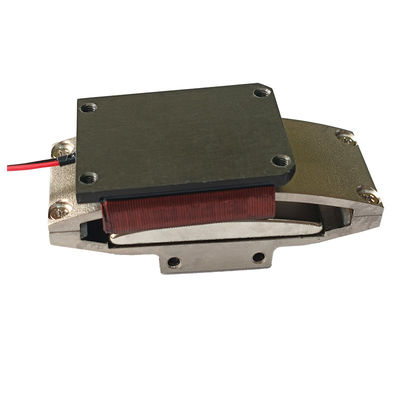

High-Precision Mikro Rotary Voice Coil Motor für Spiegel Geräuscharme Konstruktion
| Herkunftsort | Porzellan, Suzhou |
|---|---|
| Markenname | SUPT MOTION |
| Zertifizierung | ISO9001 |
| Modellnummer | VARS-Reihe |
| Min Bestellmenge | 2 PCS |
| Preis | $177 |
| Verpackung Informationen | Maßgeschneiderte Verpackungen usw. |
| Lieferzeit | 1-5 Stück, 5 Tage. > 20 Stück, zu verhandeln |
| Zahlungsbedingungen | T/T |
| Versorgungsmaterial-Fähigkeit | ausgehandelt werden |
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
WhatsAPP:0086 18588475571
wechat: 0086 18588475571
Skypen: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| Protect Feature | Totally Enclosed | Product Model | VARS0706-014-00A |
|---|---|---|---|
| Peak Torque | 7.1N.m | Motion Type | Rotary |
| Continous Torque | 2.1N-m | Actuation Method | Voice Coil Motor |
| Housing Material | Aluminum | Commutation | Brush |
| Max Voltage | 52.4V | Type | Micro Motor |
| Total Stroke degrees | 14mm |
Produkt-Beschreibung
Beschreibung des Produkts:
Rotationsantriebsgeräte verwenden einen rechteckigen linearen Antriebsgerät und biegen Wärme-Technologie, um eine hohe Auflösung zu schaffen, um ein bevorzugtes Winkel Positionierungssystem zu bilden.Rotationsantriebsgeräte werden üblicherweise als Spiegel-Positionsantriebsgeräte für die Lasertechnologie verwendetDie Märkte für Drehventilantriebe umfassen die Halbleiterindustrie, die Automobilindustrie, die Industrie und die Luftfahrtindustrie.
Anwendungsfälle für Rotations-Sprachspulenmotoren in Spiegeln sind wie folgt:
In zusammengesetzten Achsenverfolgungssystemen dienen drehbare Spiegel mit Stimmspule als schnell neigende Spiegel (FSM), um optische Streckenverschiebungen durch Trägervibrationen oder Zielbewegung auszugleichen.Verbesserung der Verfolgungsgenauigkeit in Szenarien wie Laserkommunikation und Zielrichtung von Waffen.
Rotary voice coil motors are used in astronomical telescopes or laser launching systems to compensate for beam aberrations caused by atmospheric turbulence or mechanical deformation by adjusting the mirror angle in real time, die Bildqualität oder Lichtstrahldirektivität wiederherstellt.
In Industriezweigen wie dem Laserschneiden und der Lithographie wird die schnelle Ablenkung von Spiegeln für das Scannen von Strahlen, die Korrektur der Fokusposition oder die Mustergenerierung gesteuert.
Eigenschaften:
Rotationärer Stimmspule-Motor Leichtgewicht der sich bewegenden Spule, kurze Reaktionszeit, hohe Frequenz.
Schwingwinkel 1-100 Grad.
Drehmoment von 1 bis 50 Nm
Moduläres Design, kann angepasst werden.
Produktparameter:
| Produktmodell | Spitzendrehmoment (N-m) |
Kontinuierliches Drehmoment bei 25°C ((N-m) |
Gesamtschlag Grade (mm) |
Höchstspannung (V) |
Rückwärts-EMF-Konstante (V/m/s) |
Gewicht der Spirale (g) | Länge (mm) |
Breite (mm) |
Größe (mm) |
| VARS0008-026-00A | 0.08 | 0.05 | 26 | 6.4 | 0.05 | 11.7 | 35 | 39.8 | 36.1 |
| VARS0017-090-00A | 0.17 | 0.1 | 90 | 11.1 | 0.1 | 17.8 | 70 | 41.5 | 39 |
| VARS0022-032-00A | 0.22 | 0.12 | 32 | 15.5 | 0.16 | 21.5 | 60 | 60 | 36 |
| VARS0042-040-00A | 0.42 | 0.38 | 40 | 3.5 | 0.12 | 38 | 82 | 53.6 | 30.3 |
| VARS0077-020-00A | 0.77 | 0.63 | 20 | 6.7 | 0.24 | 66 | 75 | 50 | 30 |
| VARS0084-030-00A | 0.84 | 0.6 | 30 | 6.3 | 0.2 | 50.4 | 75 | 48.9 | 30.6 |
| VARS0120-020-00A | 1.2 | 0.5 | 20 | 8.4 | 0.67 | 65 | 81 | 73.4 | 32 |
| VARS0350-060-00A | 3.5 | 1.14 | 60 | 25.8 | 0.52 | 115 | 115 | 65 | 54.5 |
| VARS0706-014-00A | 7.1 | 2.1 | 14 | 52.4 | 1.03 | 225.5 | 115 | 65 | 54.5 |
| VARS4520-030-00A | 45.2 | 19 | 30 | 71.5 | 4.3 | 1350 | ¢ 240 | 78 |
Anwendungen:
Hauptanwendungen von Dreh- und Sprachmotoren:
1- Halbleiterindustrie: Verkabelung, Schneiden, Bohren, Transportsysteme, Schweißen, Robotik.
2- Betrieb von Feldventilen: Typmessventile, Druckprüfsysteme, pneumatische Ventile, chemische Einspritzsysteme.
3Luft- und Raumfahrttechnik: Flugsteuerungssysteme, Rückkopplungssysteme für Piloten.
4 Handelssektor: Computergestützte Kühlpumpen, Mikrokamerasysteme für den automatischen Fokus.
5Automationsindustrie: Laserausrüstung, Verteiler, Prüfgeräte, Textilmaschinen.
